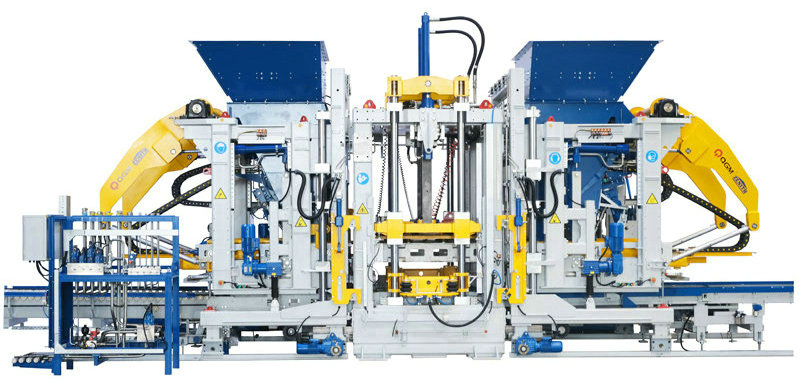

Stroj na betonové bloky ZN2000C

Stroj na betonové bloky ZN2000C je samostatně vyvinutý model. Vyznačuje se vysokým stupněm inteligence a automatizace a plně využívá špičkové špičkové technologie, jako je digitalizace a informační systém, který je široce používán při výstavbě nových měst a houbových měst.

Vlastnosti:

Duální vibrační stůl, osm servomotorů (volitelně) Špičková výbava

Modulární montáž pro snadnější údržbu Vyrábí se více různorodých typů cihel

Vyšší kapacita, vyšší produktivita

Rozměr palety 1400x1400/1300mm

Tvarovací plocha 1320x1350/1250mm

Výška výrobku 40-500mm

Počet bloků Duté cihly: 18 bloků/forma (390x190x190mm)

Standardní cihly: 105 bloků/forma (240x115x53mm)

Silniční cihly: 66 bloků/forma (200x100x60mm)

Velikost zařízení Přibl. 10 000

Přibl. 4 700

Přibl. 3 400

Vibrační systém Maximální budicí síla vibračního stolu: 200/kN

Maximální budicí síla lisovací hlavy: 40/kN

Elektrické parametry Celkový výkon (referenční): 231/kW

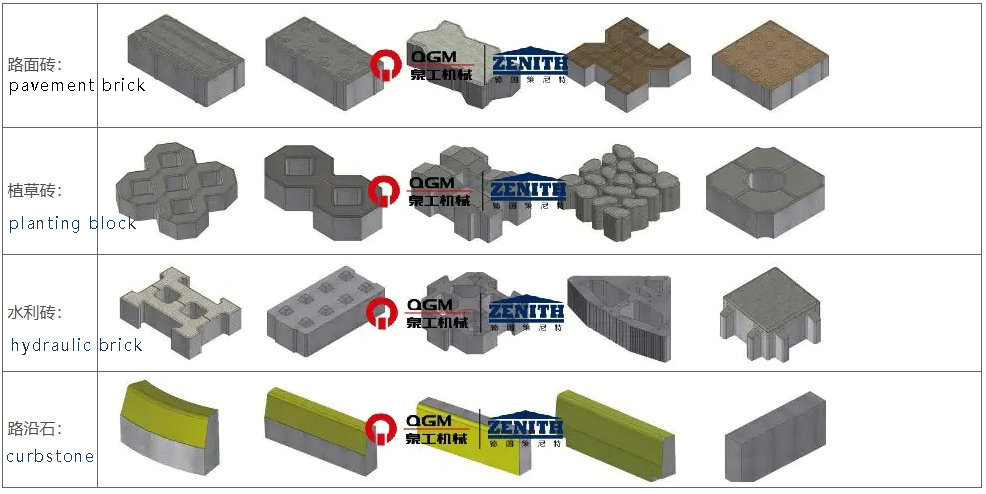

Schematický diagram vzorků cihel vyrobených zařízením

Technické výhody

1. Kvalitní provedení rámu německé verze

Rám hlavního rámu využívá vysokopevnostní svařovanou rámovou konstrukci navrženou patentovanou technologií Zenit, která je svařena přizpůsobenou speciální profilovou ocelí, s přiměřeným designem, rovnoměrným a krásným svařováním a celý rám je podroben vibračnímu ošetření stárnutí, aby byla zajištěna vysoká kvalita a vysoká stabilita rámu. Pokročilý proces konstrukčního návrhu umožňuje rozšiřování hlavního rámu a následně lze přidat funkci otevírání a zavírání boční formy, funkci vytahování jádra (desky), funkci implantace polystyrenové desky atd.

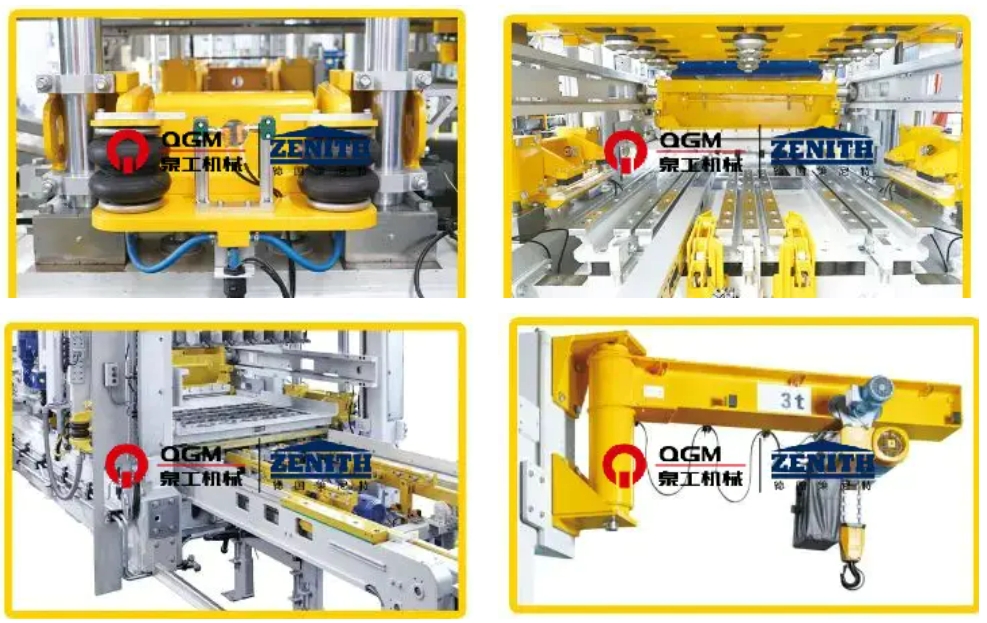

2.Automatický systém rychlé výměny forem

Když je forma přenesena do hostitelské polohy, její zvedací systém realizuje automatickou výměnu formy na zařízení pro rychlou výměnu formy. Horní a spodní formy jsou automaticky pneumaticky upnuty, což je bezpečné, efektivní, jednoduché na obsluhu a pohodlné na údržbu. Zahrnuje především:

Pneumatické upínací zařízení forem: Skládá se především z držáku formy a pneumatických upínacích tyčí na obou stranách, které pomáhají při upnutí a upevnění forem a tlumení, když hostitelský stroj provádí předvibraci a hlavní vibraci, aby se dosáhlo nejlepšího vibračního účinku a prodloužila se životnost forem.

Pneumatické blokovací zařízení indentoru: indentor je upevněn upínacím zařízením s airbagem, který může snadno a rychle vyměnit indentor, zkrátit dobu výměny a instalace formy a zajistit přesné dokování spodního rámu formy a horního indentoru.

Elektrické zařízení pro vkládání forem: Zařízení pro montáž forem se používá k instalaci forem do hlavního stroje a k podávání a vyjímání forem ze stroje pomocí elektrického držáku forem, který lze použít na většinu forem na trhu, a speciální držáky forem lze použít pro speciální formy.

Zařízení na výměnu forem: Instalováno na rámu hlavního stroje, používá se ke zvedání a nakládání forem při výměně forem, je vybaveno elektrickým řetězovým kladkostrojem a elektrickým pochozím zařízením.

3. Výrobní systémy

4. „Ultradynamický“ servo vibrační systém:

„Ultradynamická“ technologie servo vibrací je druh vysoce účinného samoadaptivního vibračního systému speciálně navrženého pro cihlářské stroje; servomotor může mít nejrychlejší odezvu v nejkratším reakčním čase, dosahuje nejvyššího vibračního výkonu, snižuje množství použitého cementu a zkracuje výrobní cyklus a vyrábí vysoce kompaktní betonové výrobky; vibrační systém se dokáže flexibilně přizpůsobit potřebám různých betonových výrobků. Servomotor může mít nejrychlejší odezvu za nejkratší reakční dobu, aby bylo dosaženo nejvyššího vibračního výkonu, což může snížit množství cementu, zkrátit výrobní cyklus a vyrobit vysoce kompaktní betonové výrobky; vibrační systém lze flexibilně přizpůsobit výrobním potřebám různých betonových výrobků.

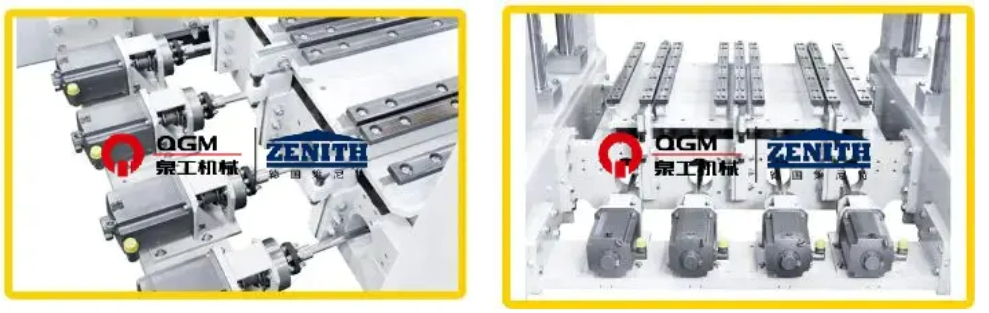

8 vibračních jednotek s mechanickou vyvážeností individuálně nastavenou 8 servopohony;

8 servomotorů, jednotlivě namontovaných na vnějších nosnících pro izolaci vibrací podpěr motoru;

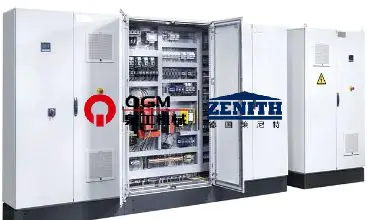

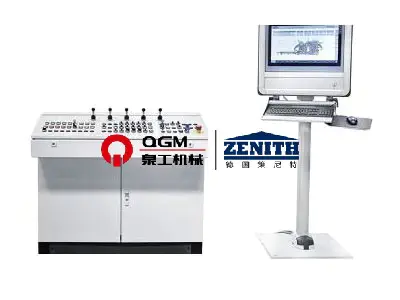

5. Přesný systém řízení serva

Prostřednictvím zpětné vazby signálu lze ovládat fázi a rychlost vibrací, synchronizované řízení pohybu, vysokorychlostní pohotovostní režim, lze dokončit v krátkém časovém období eliminaci vibrací a vibrací, což pomůže zkrátit cyklus formování a zlepšit brzdný účinek. Prostřednictvím polohy a rychlosti dvojité uzavřené smyčky ovládejte budicí sílu pouze ve vertikálním směru, maximalizujte efektivní budicí sílu a zároveň zabraňte poškození stroje horizontální budicí silou, prodlužte životnost zařízení a jste schopni provádět různá nastavení pro různé požadavky na produkty a vyrábět vysoce kvalitní produkty.

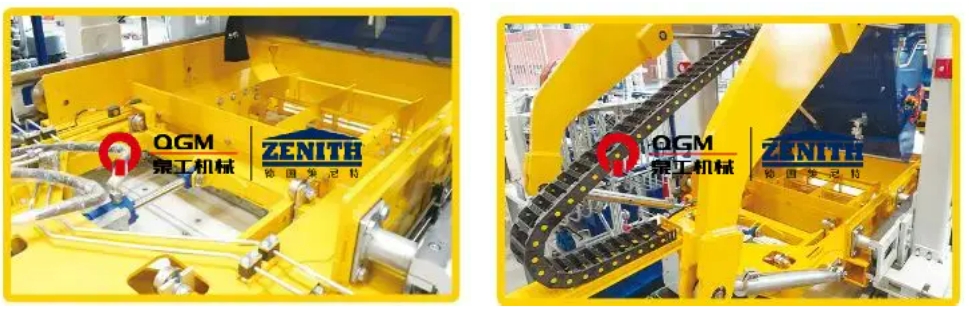

Lisovací hlava, rám formy, agregátový vůz a látkový vůz jsou ovládány proporcionálním směrovým ventilem se zpětnou vazbou cívky, který má rychlou odezvu; je přijat režim řízení s uzavřenou smyčkou snímače/kodéru-PLC-proporcionálního směrového ventilu-válce, díky čemuž je ovládání přesnější a činnost válce rychlejší a stabilnější; hydraulická stanice využívá variabilní pístové čerpadlo, které nevydává tlakový olej a odlehčuje čerpadlo, když hydraulický systém dosáhne nastaveného tlaku, aby se snížila spotřeba energie; hydraulická stanice využívá pomocný akumulátorový olej, což snižuje spotřebu energie; a hydraulická stanice využívá pomocný akumulátorový olej, který snižuje spotřebu energie a snižuje spotřebu energie. Hydraulická stanice využívá pomocný akumulátorový olej, který lze použít pro více akcí současně a tlak hydraulického systému je stabilní; hydraulický systém má tlakové senzory, které lze zobrazit na ovládacím panelu pro snadné prohlížení; hydraulický systém má teplotní senzory, chladiče a ohřívače, které mohou účinně řídit teplotu oleje, takže hydraulický olej má dobrý výkon.

6. Hydraulické systémy
