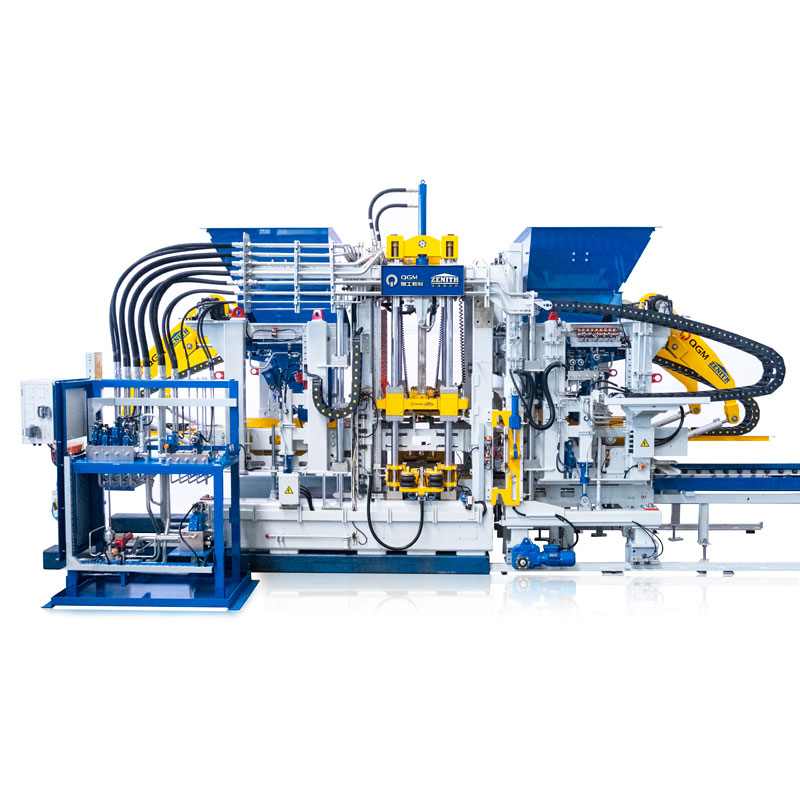

Stroj na dlažební kostky ZENITH 844SC

844SC Plně automatický stacionární vícevrstvý výrobní blokový lis (bez palet)

Německý model „řemeslného umění“

Perfektní vícevrstvý stroj

Stroj na výrobu dlaždic ZENITH 844SC je plně automatizovaný stacionární vícevrstvý výrobní stroj, který představuje předního světového výrobce dlažeb a podobných produktů z hlediska výkonu, produktivity, kvality a hospodárnosti. Model 844, který je výsledkem desetiletí technologického pokroku společnosti ZENITH, je vybaven nejnovější technologií, včetně vizuální navigace v menu, díky čemuž je snadné ovládání a nenáročné na údržbu.

Modulární výrobní systém modelu 844 umožňuje plnou automatizaci všech procesů od suroviny až po hotový výrobek (přímá manipulace). Systém skladování produktů je vybaven inteligentním zařízením pro přepravu a údržbu produktů. Tento model je speciálně navržen pro výrobu výrobků o výšce od 50 mm do 500 mm a umožňuje snadnou výrobu vysoce kvalitních dlažeb, obrubníků a produktů pro terénní úpravy. Ve srovnání s jednopaletovými stroji vyrábí model 844 hotové výrobky paletizované pro přímou přepravu a jeho instalace, obsluha a přeprava je mnohem snazší, což vede k výrazným úsporám času a nákladů na materiál.

Inteligentní interaktivní systém

Plotový rolovací dopravní pás

Systém rychlé výměny forem

Nastavitelný vibrační stůl

Technická výhoda

Inteligentní provoz:

Zařízení využívá inteligentní interaktivní systém PLC, ovládaný 15palcovou dotykovou obrazovkou a programovatelným logickým ovladačem (PLC) pro plně automatický, poloautomatický a manuální provoz. Vizuální ovládací rozhraní je uživatelsky přívětivé a je vybaveno zařízeními pro vstup a výstup dat.

Plotový válečkový dopravník:

Stroj na dlažební kostky ZENITH 844SC využívá zařízení s válečkovým dopravníkem, které se vyznačuje přesným pohybem, hladkým převodem, stabilním výkonem, nízkou hlučností, nízkou poruchovostí a dlouhou životností. Přidaný plot, který neustále vylepšuje koncept bezpečnosti, může poskytnout maximální možnou bezpečnost obsluhy.

Rychlá výměna formy:

Zařízení je nastaveno s řadou měřítek koeficientů formy prostřednictvím systému rychlé výměny formy. Systém rychlé výměny forem má takové funkční vlastnosti, jako je mechanické rychlé zamykání, zařízení pro rychlou výměnu indentoru a elektrické nastavení výšky zařízení na výrobu tkaniny, což může zajistit, že všechny druhy forem lze měnit nejvyšší rychlostí.

Nastavitelný vibrační stůl:

Výšku vibračního stolu tohoto zařízení lze nastavit tak, aby vyhovovala poptávce po výrobě různorodých produktů. Ve standardním vybavení lze vyrábět výrobky o výšce 50-500 mm. Speciální výšky lze vyrobit i pomocí speciálních forem dle požadavků zákazníka.

Precizní zpracování:

Výrobní zařízení se skládá ze zásobníku, stolu vodicí desky a hřídele látkového vozíku a tyče, vodicí desky proti překroucení a výškově nastavitelné, posuvné kolejnice lze posunout v přesné poloze, hřídel páky a spojovací tyče na obou stranách pohánějí látkový vůz skrz hydraulický pohon, ojnice lze nastavit, aby byl zajištěn paralelní pohyb látkového vozu.

Pohled zepředu na stroj

Parametr produktu

Schéma uspořádání výrobní linky stroje na výrobu bloků 844SC

Případy inženýrských aplikací

Společenská dlažba

Dlažba bazénu

Parková dlažba

Parkové kroky

Obecní chodník

Parkovací chodník

Vzorový výkres produktu

Barevné houbové město propustné cihly

Barevné chodníkové cihly

Obrubníky
